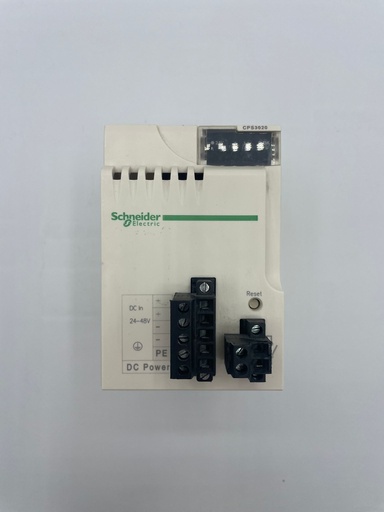

Modules d'alimentations Modicon M340

Ce module d'alimentation fait partie des modules Modicon X80. Ce module fournit l'alimentation de chaque rack d'E/S Modicon X80 et des modules installés. Il est fourni avec 24V à 48V CC isolé. Son boîtier offre un indice de protection IP 20 de l'électronique.

Modicon M340 - processeur - 1024 E/S TOR 256 E/S ANA - 1CAN - 1Ethernet - 11 emplacements - E/S TOR : 1024 E/S configuration multi-racks, 704 E/S rack individuel - processeur E/S analogique : 66 E/S conf. rack ind., 256 E/S multi-racks

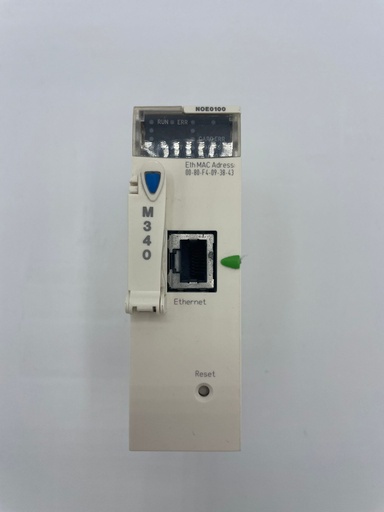

Schneider Electric BMXNOE0100 – Module Ethernet pour automate Modicon M340

Le BMXNOE0100 est un module Ethernet haute performance conçu pour les automates programmables Modicon M340 de Schneider Electric. Il permet une communication rapide et fiable via le protocole Modbus/TCP, facilitant ainsi l'intégration de votre système d'automatisation dans un réseau Ethernet industriel.

Caractéristiques principales :

Type de module : Module Ethernet pour automate Modicon M340

Protocole de communication : Modbus/TCP

Connecteur réseau : 1 x RJ45 (10BASE-T/100BASE-TX)

Mémoire : Carte mémoire flash incluse (BMXRWSC016M)

Consommation : 90 mA à 24 V DC

Alimentation : Alimentation interne via le rack

Indice de protection : IP20

Température de fonctionnement : 0 à +60 °C

Dimensions : 90 x 31 x 65 mm

Poids : Environ 0,2 kg

Normes : UL 508, EN 61131-2, EN 61000-6-4, EN 61000-6-2, EN 61010-2-201

Fonctions et services :

Gestion de bande passante

Éditeur de données via terminal PC

Serveur FDR (Factory Default Reset)

Visualiseur de rack

Administrateur réseau SNMP

Données globales

Scan d'E/S

Messagerie Modbus TCP

Serveur web configurable

Applications typiques :

Automatisation industrielle : Contrôle et supervision de processus industriels via un réseau Ethernet.

Systèmes SCADA : Intégration avec des systèmes SCADA pour la surveillance et le contrôle à distance.

Échange de données entre automates : Communication entre plusieurs automates Modicon M340.

Transfert de fichiers : Utilisation du serveur FTP intégré pour le transfert de fichiers entre le PLC et les stations de travail.

Pourquoi choisir le BMXNOE0100 ?

Le BMXNOE0100 offre une solution fiable et performante pour intégrer votre automate Modicon M340 dans un réseau Ethernet industriel. Avec son support du protocole Modbus/TCP et ses fonctionnalités avancées, il facilite la communication et la supervision de vos systèmes d'automatisation.
